Komandno relejni ormari

Navedene mogućnosti elektronike i modularnosti iskoristili smo, integracijom podsistema sekundarne opreme, da ponudimo tipizirana rjesenja zaštitno-upravljačkih funkcija - objedinjenjem (tvornički gotovih i ispitanih) "blokova" zaštite, automatike, komande, signalizacije, mjerenja, razvoda pomoćnog napajanja pripadajućih polja, električnih blokada i regrupacije kablova u jedinstvenom tipskom proizvodu - komandno relejnom ormaru KRO, koji predstavlja ukupan segment elektrokomande u postrojenju.




Ovim autonomnim "blokovima" obuhvaćeni su, dakle, svi podsistemi sekundarne opreme (uključujući sve pripreme za daljinsku komandu), i jednostavnim "slaganjem" ovih "sendviča" realizira se ukupnost komandne sale postrojenja.
Postignuta je integracija električki i fizički: komandne ploče, panoa signalizacije, mjerenja, relejnih stalaka, razvoda pomoćnih napona te regrupacjja i ranžiranje za DK.
Ovim pristupom projektovanju i izgradnji postrojenja uštedićemo izradu najznačajnijeg izvedbenog dijela elektroprojekta (šeme djelovanja su "sastavni dio" KRO -ormara -rade se samo šeme kablovskih veza), minimiziran je potrebni prostor u elektrokomandi, kao i vrijeme montaže, ispitivanja i puštanja u pogon na objektu. I, naravno, minimiziran je, opremom i radovima, sutrašnji prelazak na neposjednutu stanicu u sistemu DK.

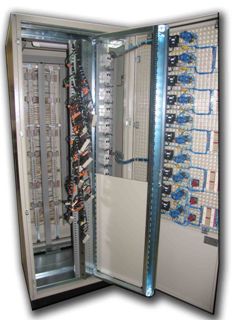

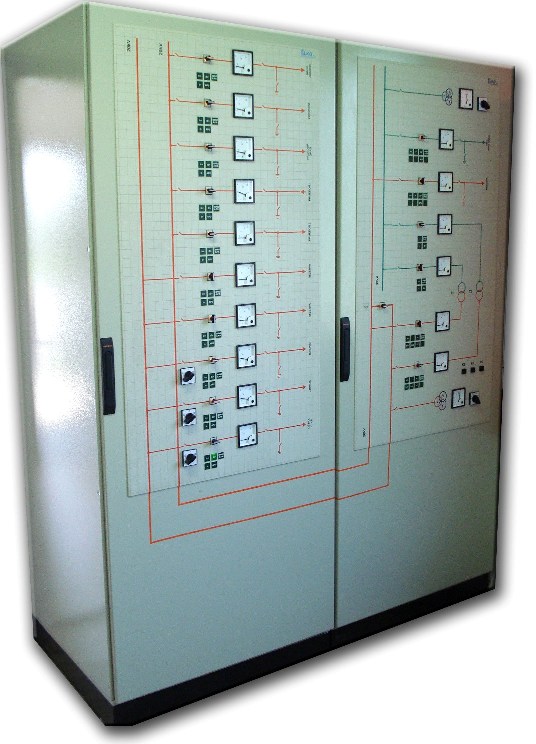

Na vratima ormara, u mozaik tehnici, smještena je slijepa šema, elementi za komandovanje, mjerni instrumenti i vizuelizacija optičko-zvučne signalizacije. Svaki "blok" je električki i fizički autonomna cjelina i kontinuitet slijepe šeme se postiže prostim slaganjem pripadnih ormara. Na prednjoj nosivoj ploši, u unutrašnjosti ormara, smješteni su, nadgradno, elementi pomoćnog razvoda pripadajućih polja. Na nosivom ramu (okretnom ili fiksnom, već prema načinu pristupa eksternom ožicenju), složeni su po "vertikali" modularni ugradni podsistemi zaštite i signalizacije pripadajućih polja (slijedom jednopolne šeme na vratima), uključujući funkcije električkih blokada i priprema za DK.


Relejni ormari tipa RO

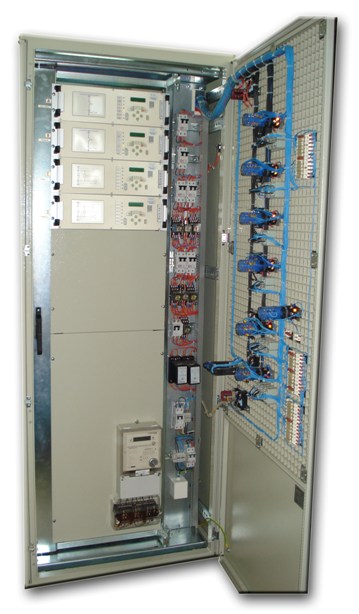

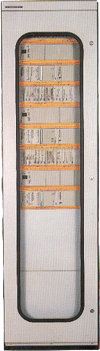

Za slučajeve kad se modularni sistem zaštite primjenjuje kao zamjena za konvencionalne "relejne stalke", na raspolaganju su vam relejni ormari tipa RO.

RO

Zaštita u zasebnim kućištima MZK

Modularnost sistema omogućava, naravno, i segmentiranje "po odvodima". Kad zahtjev projekta iziskuje dislocirani smještaj sekundarne opreme u srednjenaponskim ćelijama, odnosno dislokaciju pojedinih funkcionalnosti, moguće je, odvojenim kućištima "visinski presjeći" ormare. Nijedna prednost modularnog sistema neće ostati neiskorištena: biće obezbijeđena elektromehanička autonomnost "zaštitnog polja", kućište će već prema zahtjevu biti "ugradnog" ili "nadgradnog" tipa sa klasičnim priključkom pod vijak vanjskih krugova i sa mogućnošću plombiranja zaštitnog poklopca. Mehanička zaštita je standardno, IP42 (prema IEC 144), a pozahtjevu do IP54.

MZK

Ovakva tipizirana rješenja nudimo vam kao naš standard (uključujući pripadajuće šeme djelovanja i vezivanja). Sigurno, možemo riješiti, zajedno s vama, svaki specifičan vaš zahtjev, kreirati optimalno rješenje za današnju i sutrašnju etapu izgradnje.
A za naš prijedlog rješavanja dovoljna nam je adekvatno definisana vaša jednopolna šema postrojenja. Zatim ćemo, zajedno, dogovoriti tehno-ekonomski najracionalniju varijantu izvedbe.

Napajanje modularnog sistema zaštite

Zbog obezbjeđenja napajanja elektronike i ostvarivanja galvanske izolacije prema krugovima aku-baterije, napajanje ormara vrši se preko DC/DC konvertora primarnog napona 220 V=, 110 V=, 48 V= ili po zahtjevu i sekundarnog napona ± 24V=. Sama pretvaračka DC/DC jedinica je visoko stabilizirana na sekundaru, sa ugrađenom prednaponskom zaštitom na ulazu, zaštitom od obrnutog polariteta, od kratkospajanja na ulazu i izlazu, što eliminira najznačajniji izvor smetnji iz krugova pomoćnog DC napajanja.

Mehanička izvedba

Mehanička izvedba ormara je, već prema priloženoj podlozi, sa okretnim ramom (pristup ožičenju s prednje strane zakretanjem okretnog rama), ili je slobodno stojeće konstrukcije (pristup sa obje čelne strane).
Oni omogućavaju, već prema zahtjevu, realizaciju preglednog i kompaktnog (i prostorno minimiziranog) rješenja koje imanentno realizira sve prednosti modularnog sistema zaštite, tvornički gotovog i sistemski ispitanog.

Način ožičenja

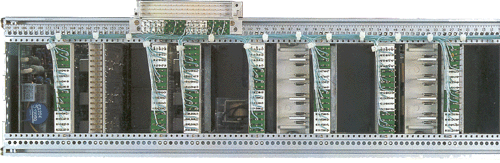

Veza modula sa utičnim 19" ramom ostvarena je preko standardnih konektora koji muškim dijelom pripadaju modulu/kartici, a ženskim dijelom su fiksirani na projektovanu poziciju ugradnog rama. S tog priključka direktno ili preko prelaznog konektora, ostvarena je veza prema "projektantskom priključku" -stezaljci ormara.
Prelazni konektor (ožičenje "crimp" tehnologijom sa "ženske'" strane) omogućava mehaničku i električku zamjenjivost cjelokupnog 19" ugradnog rama, jer na njega dolaze sve veze prema "vanjskom svijetu". Odspajanjem prelaznog konektora i izvlačenjem jakostrujnih konektora cijeli ugradni ram ("polje") je električki i mehanički "izoliran" od postrojenja - rednih stezaljki ormara; ova "operacija" je moguća "pod naponom", ne remeteći rad ostalih serijski vezanih uređaja/releja na istom jezgru mjernih transformatora.


Značajnu ulogu u hardveru sistema igra priključak strujnih modula/kartica na ugradni ram i dalje na redne stezaljke. Specijalni 8-polni "jakostrujni" konektor ostvaruje vezu prema "vanjskom svijetu" - sekundarima strujnih mjernih transformatora. Kod izvlačenja strujnih modula strujni konektor vrši funkciju kratkog spajanja sekundara SMT (detalje vidjeti u pripadajućim katalozima).



Kombinacija modula

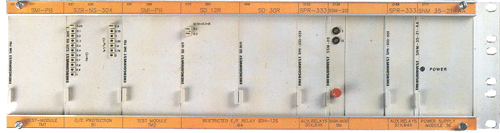

U već ožiceni ugradni ram (ručno ili automatsko ožičenje) utiču se pojedinačni moduli koji tvore funkcionalne cjeline. S prednje strane, na osiguravajućim zatvaračima (lajsne), koje je moguće plombirati, nalaze se identifikacione oznake ugrađenih modula (oznake slijede šeme djelovanja).

Ovakva modularnost omogućava nam "slaganje" pojedinačnih releja i njihovih kombinacija u podsisteme i sisteme zaštite i automatike; identičan je pristup kod montaže modula u zasebna kućišta i/ili kompletne relejne ormare.
